0579-86413995
產(chǎn)品推薦
文章出處：金華市國(guó)豐橡塑有限公司 發(fā)布時(shí)間：2020-11-151:14 點(diǎn)擊數(shù)：11182
TPE彈性體是一種改性塑料，柔軟有彈性，兼具橡膠的所有性能。TPE材料因?yàn)榫哂械沫h(huán)保性能可以替代橡膠和PVC材質(zhì)。廣泛應(yīng)用到了筆套，塑膠跑道，日用品，汽車配件......等行業(yè)。那么它的應(yīng)用這么廣泛，在實(shí)際生產(chǎn)過(guò)程中TPE彈性體成型溫度是多少度呢？
TPE彈性體通常來(lái)說(shuō)，就是SEBS\SBS改性得到的TPE\TPR材料。它的注塑溫度和很多因素有關(guān)，我們一起跟著國(guó)豐橡塑小編來(lái)了解下吧。
1、如果基材是SEBS的話，SEBS分解溫度在270℃左右，不能超過(guò)這個(gè)溫度。一般也不會(huì)達(dá)到這么高的溫度。
2、TPE和PVC類似都要加增塑劑，不過(guò)TPE一般用礦物油，礦物油根據(jù)油的粘度不同會(huì)有不同的閃點(diǎn)，如果選擇低粘度的油那加工溫度就不能太高，建議不超過(guò)油閃點(diǎn)10℃。
3、TPE配方如果加過(guò)一些耐熱性比較差的助劑的話，除非是分解才能產(chǎn)生作用的哪些，一般都不能超過(guò)這些助劑的極限耐溫。

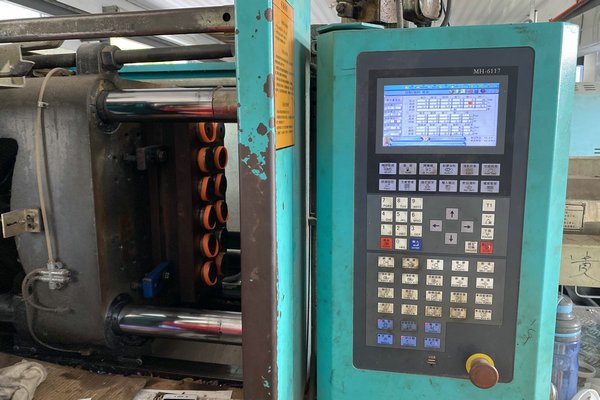

TPE彈性體材質(zhì)制品在注塑成型過(guò)程中各個(gè)區(qū)域溫度的設(shè)定范圍分別是：料筒為160攝氏度到210攝氏度，噴嘴為180攝氏度到230攝氏度。模具溫度應(yīng)該設(shè)定高與注塑區(qū)的冷凝溫度，這將能避免水分對(duì)模具的污染以致制品表面出現(xiàn)的條紋。較高的模具溫度通常會(huì)導(dǎo)致較長(zhǎng)的循環(huán)周期，但它能改進(jìn)焊接線和制品的外觀效果，所以，模具溫度的范圍應(yīng)設(shè)計(jì)定在30到40之間。
國(guó)豐橡塑小編總結(jié)了一些常規(guī)的注塑溫度設(shè)定，通用注塑TPE/TPR(基于SEBS)，建議注塑溫度180~200℃。高強(qiáng)度高彈性TPE、TPR,建議注塑溫度210~250℃。硬度0C~15A超軟材料，注塑溫度130~200℃。TPE/TPR包膠PP，建議二次注塑溫度170~200℃。TPE/TPR包膠ABS,PC,建議二次注塑溫度180~220℃。TPR包膠PS(HIPS,GPPS)，建議二次注塑溫度160~190℃。TPE/TPR硬度20~110A單物料注塑材料，建議注塑溫度140~230℃。
TPE彈性體成型溫度是多少度我們還是需要根據(jù)不同配混體系，選取的參考注塑溫度也不同，具體需要根據(jù)TPE彈性體廠家所提供的牌號(hào)結(jié)合實(shí)際加工情況做調(diào)整確定。如果您有更多的TPE注塑成型疑問(wèn)都可以咨詢13516988867。
標(biāo)簽：tpe彈性體成型溫度是多少度
