產(chǎn)品介紹

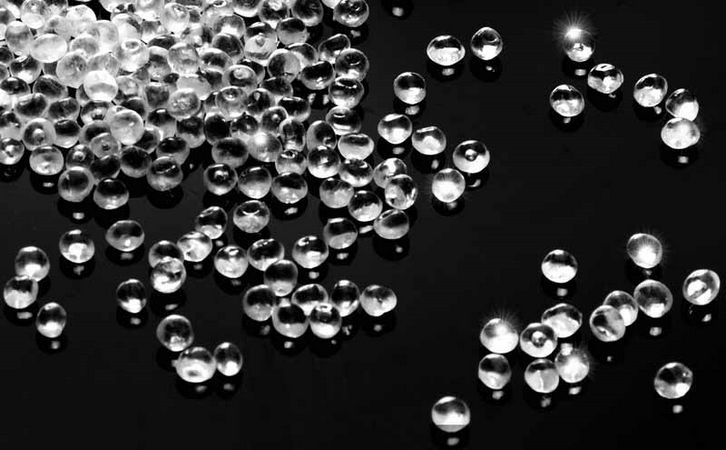

TPE高透明顆粒是由SEBS/SBS配混體系中充足夠比例的油，但油本身是有粘性的，從而導(dǎo)致透明顆粒結(jié)塊。其次是透明TPE顆粒冷卻不充分，溫度高，配混體系中的油粘性大,造成顆粒粘連.所以夏天更易出現(xiàn)結(jié)塊問(wèn)題。



影響高透明TPE顆粒結(jié)塊的因素

工廠在注塑生產(chǎn)時(shí)，若出現(xiàn)TPE/TPR結(jié)塊嚴(yán)重，手工分開(kāi)耗時(shí)，影響生產(chǎn)的狀況，可以將所有結(jié)塊結(jié)團(tuán)的料用破碎機(jī)破城細(xì)小的塊狀，便于下料。在夏天，一般50A以下硬度的TPR容易發(fā)生顆粒結(jié)塊粘連，20A以下的TPE容易發(fā)生顆粒結(jié)塊。一般SBS基材的透明TPR比SEBS基材的透明TPE更容易出現(xiàn)粒子結(jié)塊現(xiàn)象,因SBS鎖油性不如SEBS。

改善TPE透明度的有效辦法

TPE高透明材料中含有任何一點(diǎn)雜質(zhì)，都可能影響產(chǎn)品的透明度，因此和儲(chǔ)存、運(yùn)輸、加料過(guò)程中都必須注意密封，保證TPE原料干凈。特別是TPE原料中含有水分，加熱后會(huì)引起原料變質(zhì)，所以一定要干燥。在注塑時(shí)，加料必須使用干燥料斗。

高透明TPE顆粒在注塑加工過(guò)程中，注塑溫度越高，產(chǎn)品的透明度會(huì)更好，參考加工溫度在170~210℃。因?yàn)槊總€(gè)廠的TPE高透明料的配方不同，跟TPE基材SEBS的分子量，TPE材料硬度，模具設(shè)計(jì)及設(shè)備型號(hào)有關(guān)，具體加工溫度最好詳細(xì)咨詢自己的TPE供應(yīng)商國(guó)豐橡塑。
